Автоматический трубогиб с ЧПУ Pedrazzoli Orbiter 18 IMS

Максимальный размер обрабатываемой заготовки 18 мм.

Автоматический трубогиб с ЧПУ Pedrazzoli Orbiter 18 IMS (Италия).

Видео с работой автоматического трубогиба с ЧПУ Pedrazzoli Orbiter 18 IMS

Описание станка

Автоматический трубогиб с автоматизированными осями управления для фиксированных и переменных радиусов, полностью электрический, для труб до Д45х2,2 мм.

Максимальные размеры трубы (сталь R=40 кг/мм кв.) – 18 x 1 мм

Минимальный внутренний радиус загиба со стандартным валом – 20 мм Максимальный радиус гибки скольжением – 45 мм Максимальный угол гиба – 190° Общая мощность – 9 кВт Масса станка – 4190 кг Автоматический трубогиб предназначен для гибки меди, алюминия, стали или нержавеющей стали.

5 управляемых осей.
Идеально подходит для обработки труб из легкого сплава.
Изгиб и формовку конца трубы можно делать в одном производственном цикле автоматически
Беспрерывная подача трубы с катушки.

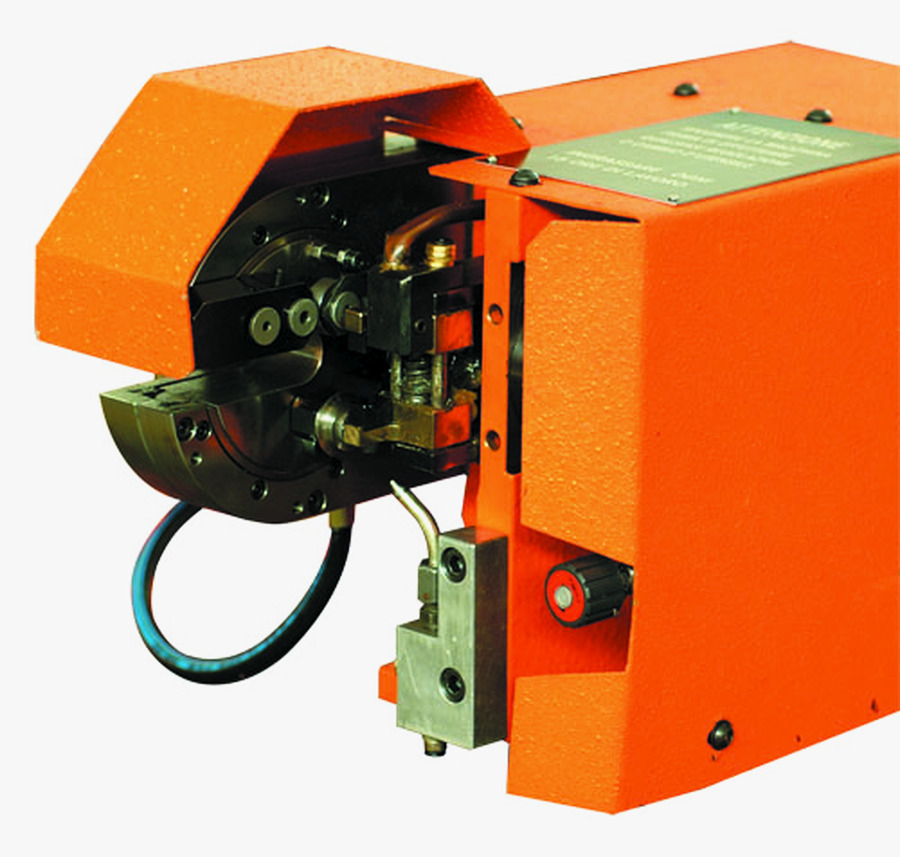

	Система обрезки тонкостенной трубы фрезой автоматического трубогиба Pedrazzoli Orbiter 18

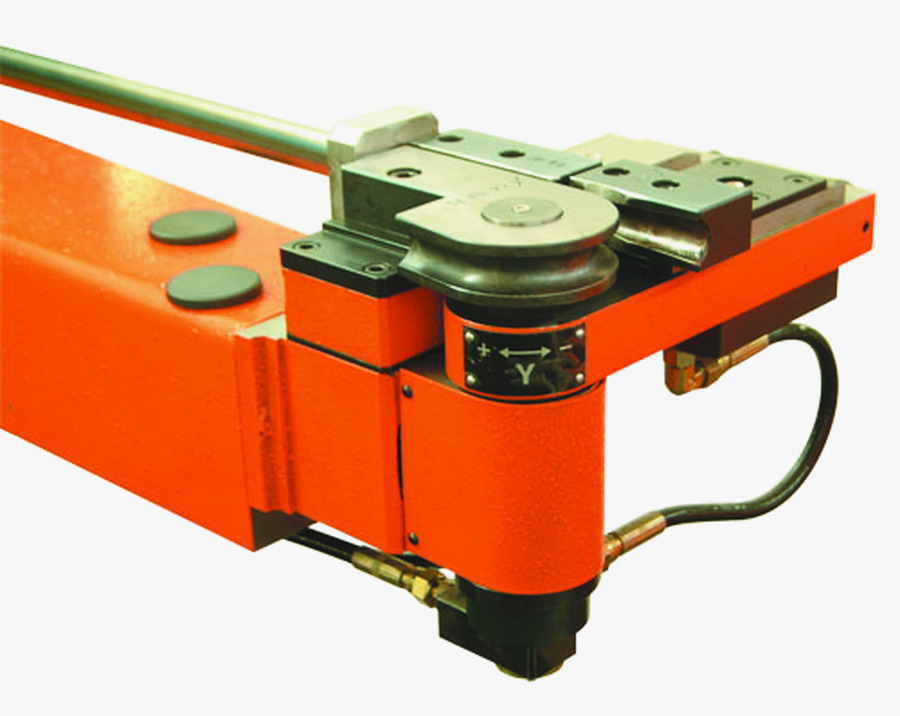

	Гибочная часть автоматического трубогиба Pedrazzoli Orbiter 18<

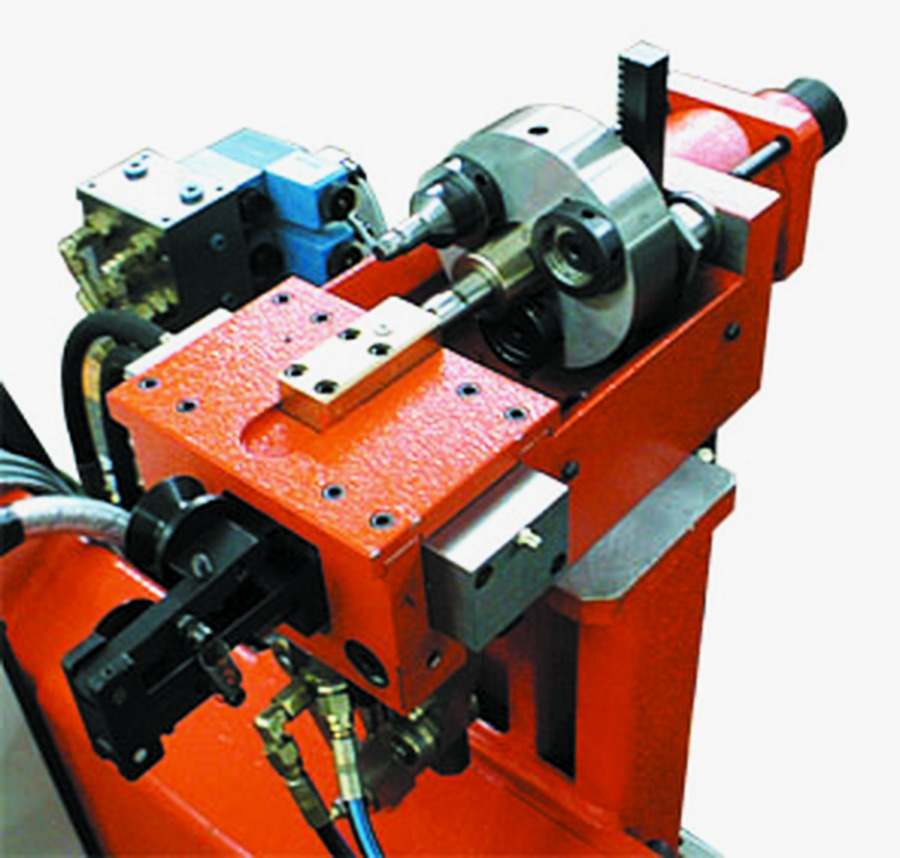

	Система обработки конца трубы у автоматического трубогиба Pedrazzoli Orbiter 18.

Система программного управления

– Система программного управления IMS (Intelligent Motion System)
– Промышленный компьютер с сенсорным цветным монитором высокого разрешения
– Самодиагностика станка
– Система энергосбережения
– Защита от ошибок оператора аппаратного обеспечения и настроек программного обеспечения
– Графическое управление всеми функциями станка
– Быстрое создание программ гибки, в т.ч. и с пульта оператора станка, контроль на видеоманиторе с помощью функции моделирования

– Диагностический цикл симуляции гибки: при введении оператором изменений в программу перед гибом заготовки можно посмотреть на экране пульта оператора процесс будущей гибки и при необходимости внести коррективы.
