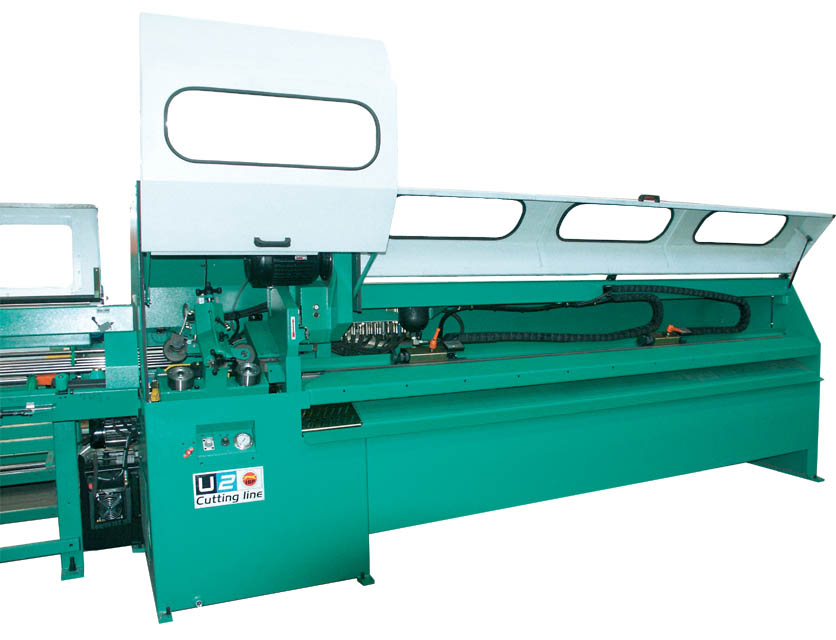

Дисковая линия Pedrazzoli U2
Максимальный размер обрабатываемой заготовки 102 мм.

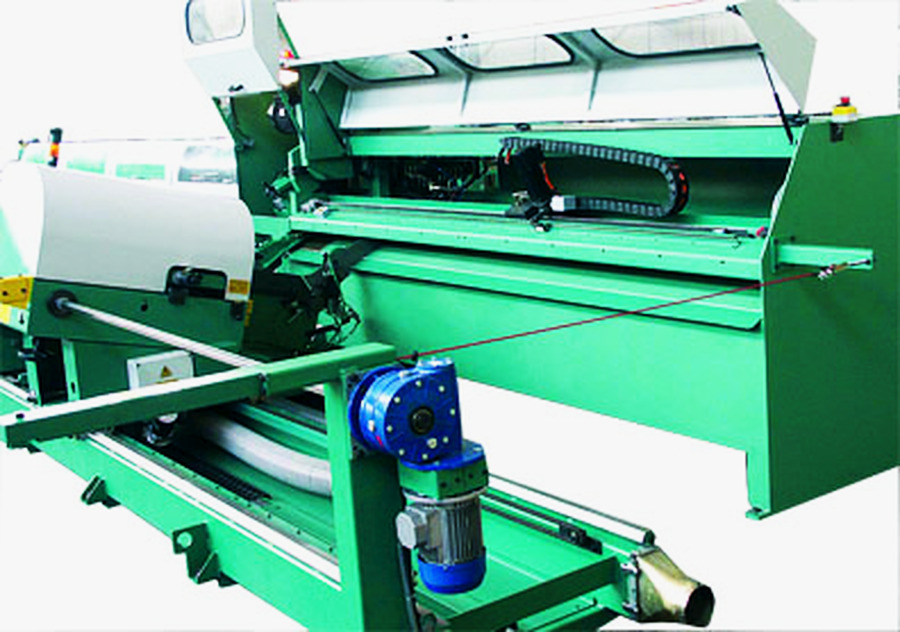

Видео работы высокоскоростной автоматической дисковой линии Pedrazzoli U2 с интегрированной системой шлифования торцов труб Pedrazzoli MDB 102.
Описание станка
Высокопроизводительная линия резки с тремя осями управления для резки труб с круглым, квадратным, прямоугольным и овальным сечением в комплекте с загрузочным и разгрузочным устройствами.
Основные характеристики:
- Загрузочное устройство грузоподъёмностью 4000 кг
- Предварительное натяжение ремней загрузки для облегчения подачи пачки труб
- Зубчатые ремни транспортируют трубы в накопительный желоб, где происходит разделение пачки. В конце желоба подъёмные механизмы по одной штуке перемещают трубы на роликовый конвейер.
- Минимальные – максимальные диаметры круглых труб 12 – 102 мм
- Минимальные – максимальные сечения квадратных труб 12х12 – 88х88 мм
- Минимальные – максимальные сечения прямоугольных труб 12х10 – 108х80 мм
- Максимальная разница между сторонами прямоугольных труб 65 мм
- Максимальная грузоподъёмность загрузочного устройства 4000 кг
- Максимальный линейный вес материала на загрузочном устройстве 5,5 кг/м
- Минимальная длина труб на загрузочном устройстве 2200 мм
- Максимальная длина труб на загрузочном устройстве 6500 мм (по запросу возможно удлинение)

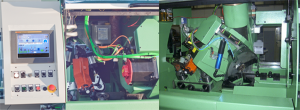

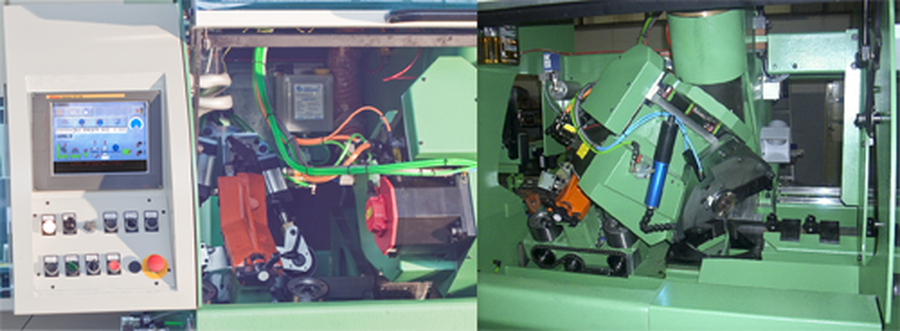

Система ЧПУ и электродвигатели Fanuc (Япония)

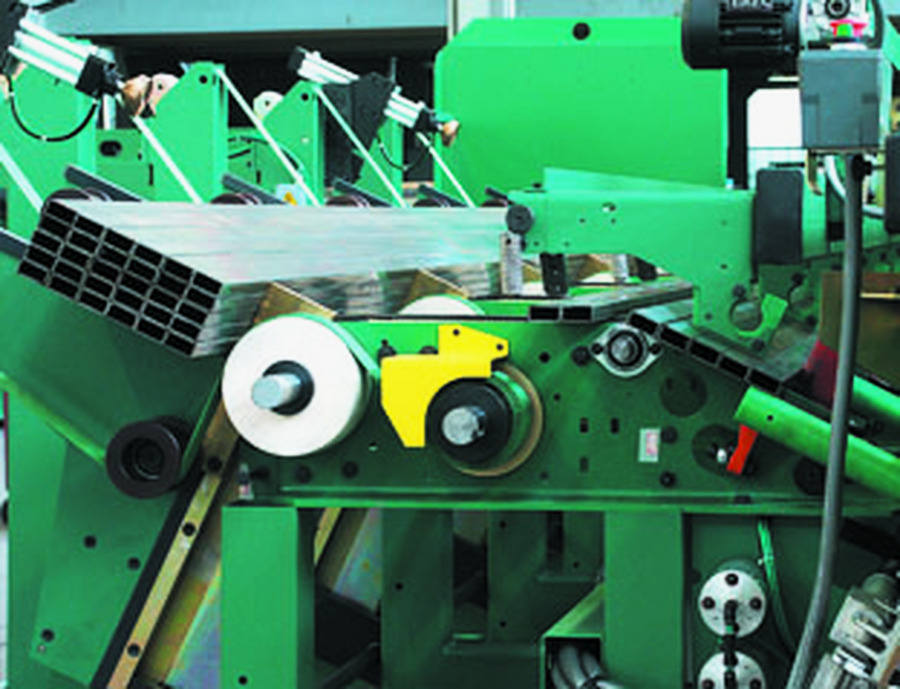

Резервуар для подачи заготовок необходимой длины

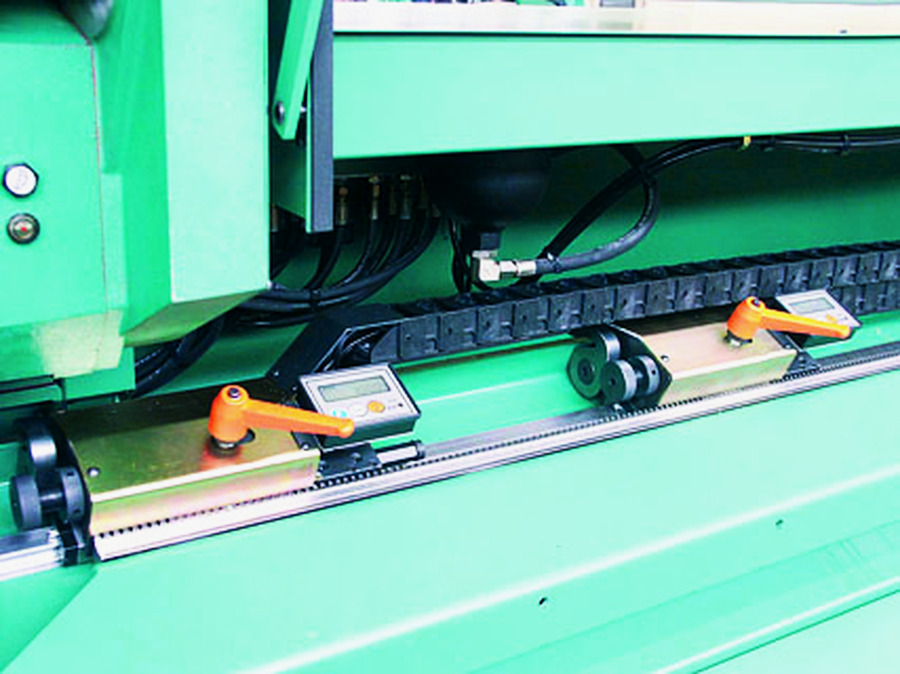

Система отмеривания отрезаемых заготовок необходимой длины
Дополнительные упоры для отрезания заготовок

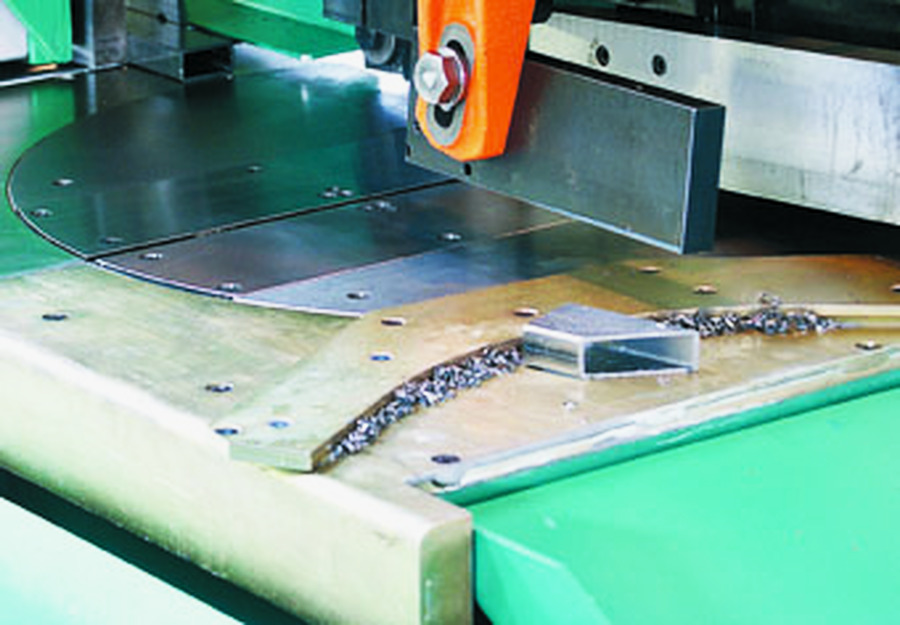

Система очистки отрезной зоны

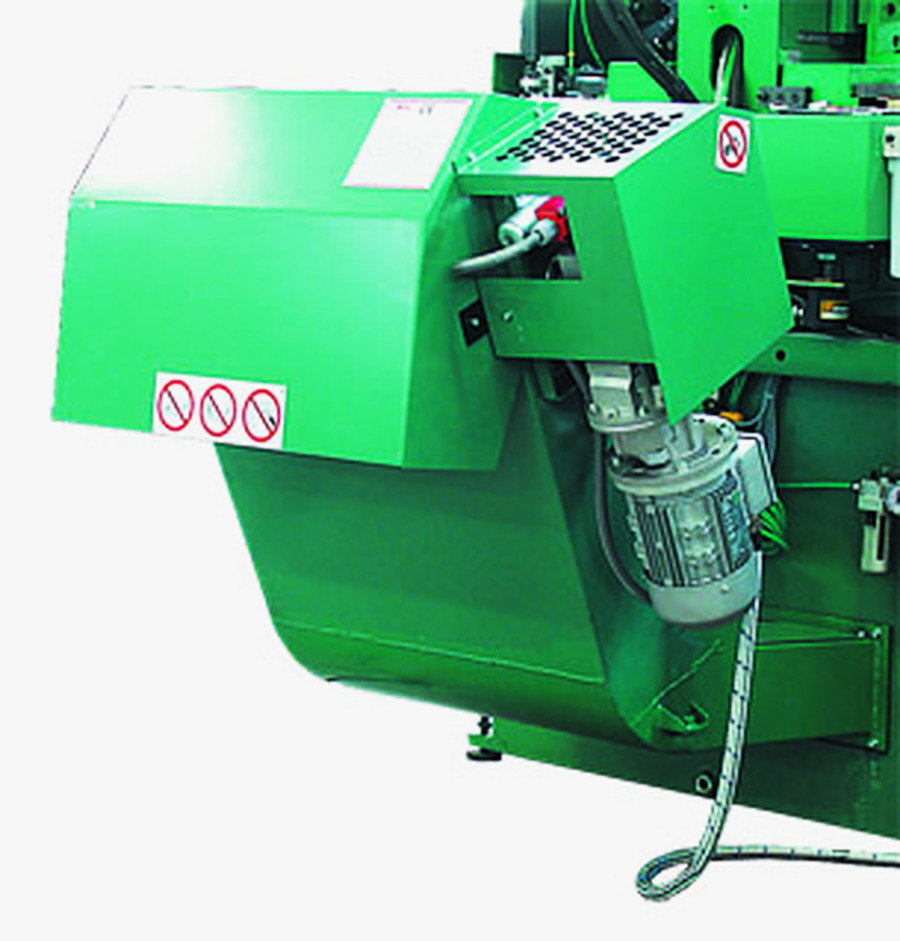

Конвейер для транспортировки стружки
Система охлаждения инструмента маслянным туманом

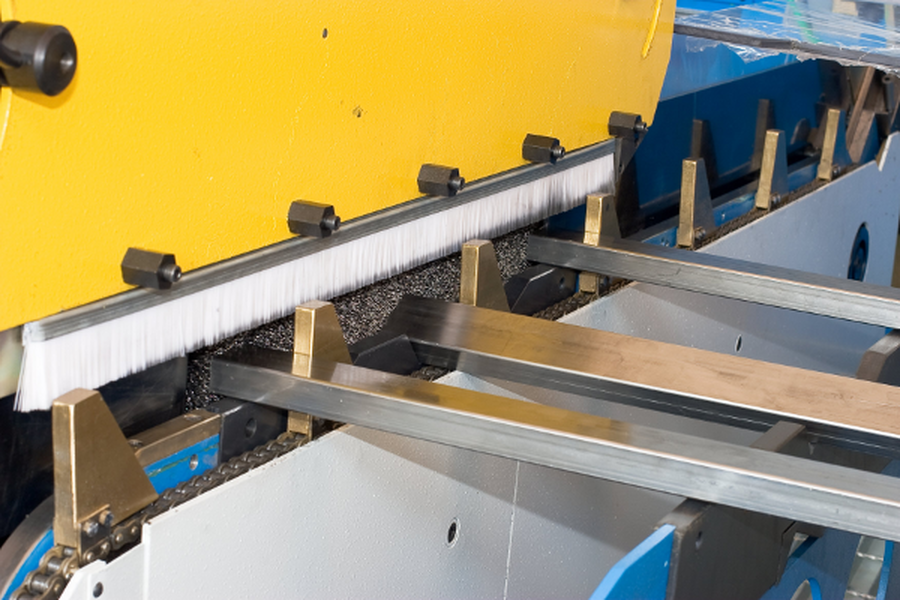

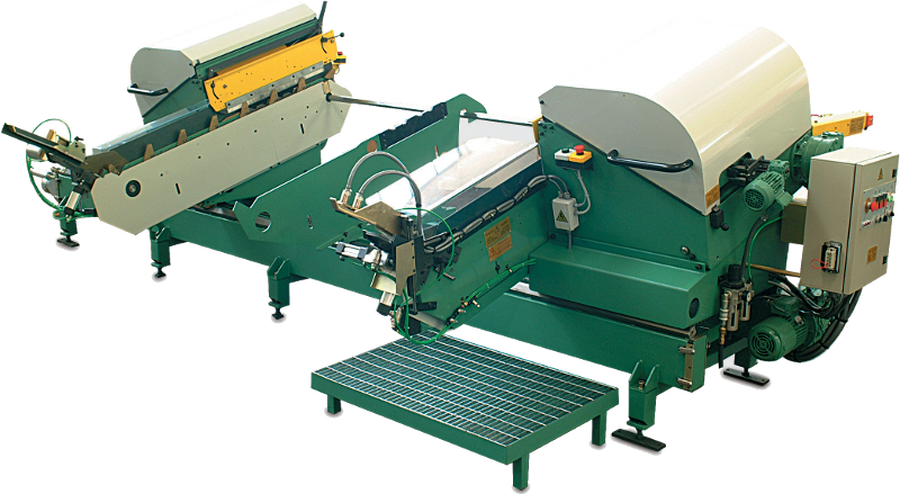

Автоматическая система шлифования торцов труб, интегрированная с дисковой линией

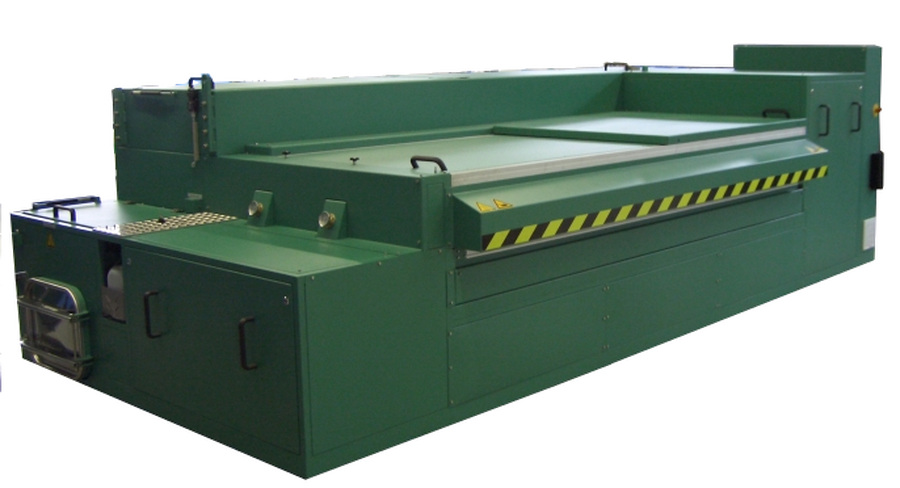

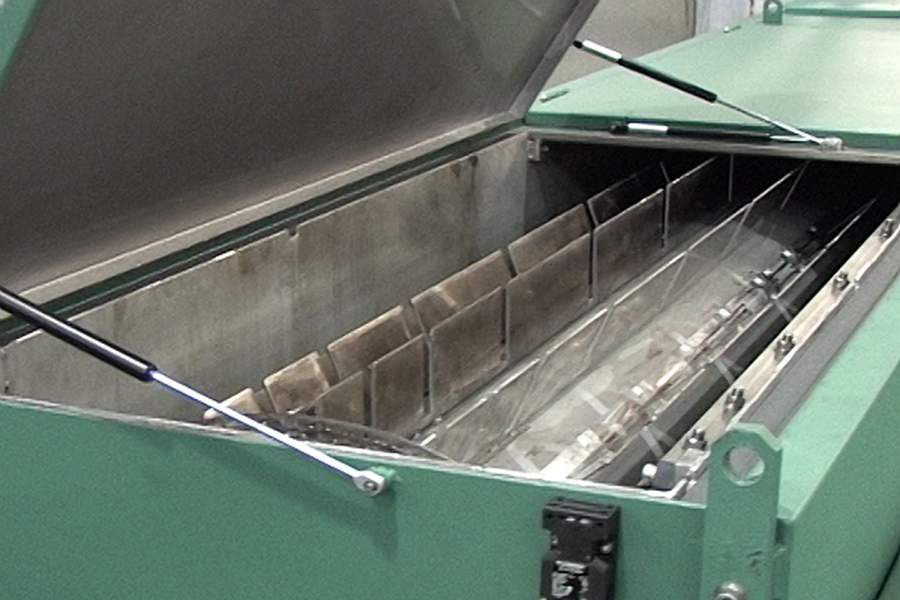

Система мойки заготовок, интегрированная в автоматический цикл резки с дисковой линией Pedrazzoli

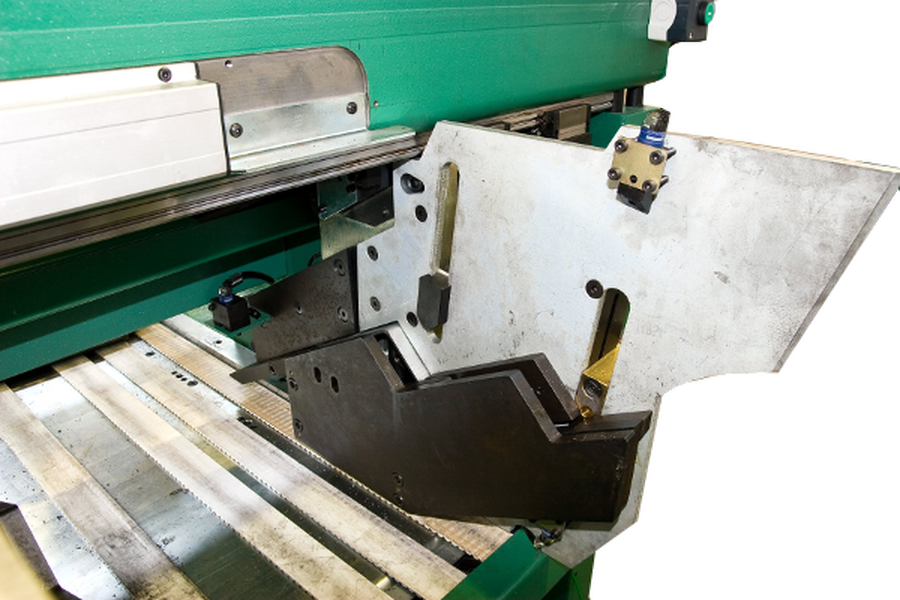

Система лазерного контроля отрезаемой длины заготовок Pedrazzoli

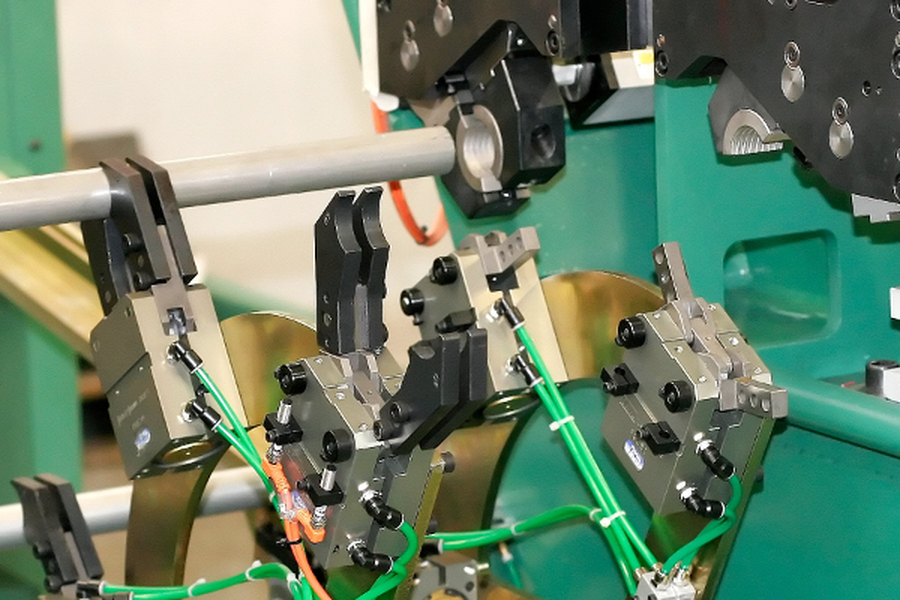

Система обработки концов труб
Система перемещения отрезанных изделий

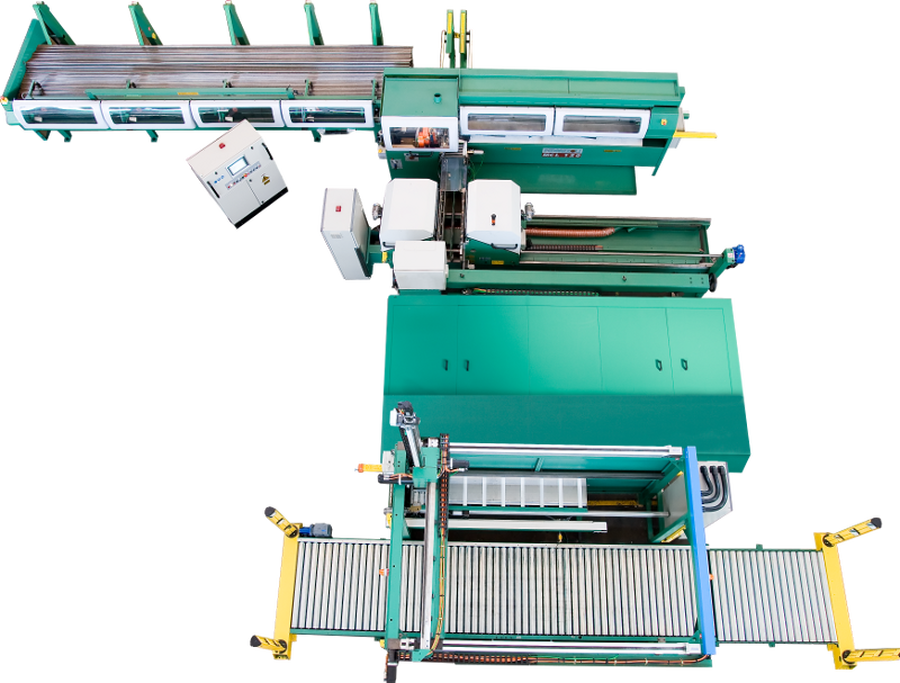

Отрезной дисковый комплекс Pedrazzoli (дисковая линия, шлифальный комплекс торцов труб, система мойки, робот манипулятор для укладки изделий на паллет).
В комплекте с автоматической дисковой линией Pedrazzoli предлагается:
Станок для обработки концов труб Pedrazzoli (Италия)
Автоматический трубогиб с ЧПУ Pedrazzoli (Италия)
